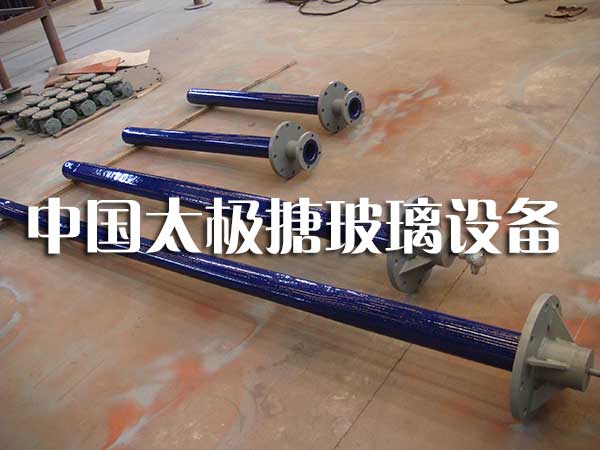

搪玻璃溫度計套管安裝于搪玻璃反應釜攪拌容器內，其主要功能有：①起到攪拌流體的擋板作用，從而獲得工藝操作所需要的液體流型。②伸入搪玻璃反應釜內物料液體的端部，并安裝測溫頭（鉭釘測溫傳感器），測定工藝操作所需要的液體溫度。
搪玻璃溫度計套管在反應釜內的受力情況分析如下：①彎矩：搪玻璃溫度計套管上端承受反應釜內旋轉的攪拌液體對其產生的沖擊所形成的彎矩，彎矩的大小與攪拌液體流動速度有關，溫度計套管相當于懸臂梁結構。當彎矩所產生的應力達到材料強度極限和疲勞極限時，即產生上端頸部脫瓷和套管斷裂。②扭矩：被阻擋的攪拌液體會在搪玻璃溫度計套管周邊產生小的漩渦流，對板式套管更為明顯，此漩渦流對套管的頸部產生了扭矩。③搪玻璃溫度計套管損壞的原因：在搪玻璃反應釜內攪拌槳葉運轉時，反應釜內反應介質圍繞攪拌軸做旋轉運動。當旋轉流作用于搪玻璃溫度計套管時，在其背面會產生卡門旋渦。渦流交替產生，就形成周期性外力施加在套管上，從而引起套管強制振動。振動主要產生在攪拌軸的徑向，此振動會使套管固定根部出現較大的歪曲應力和疲勞應力，造成套管上端密封的失效及支撐部位的脫瓷。根據用戶反映，在化工生產中，套管全面被腐蝕的情況不多見，而由上端連接處脫瓷所引起的破壞占多數。
更多關于搪瓷反應釜用搪玻璃溫度計套管的知識，請您及時關注我們的網站m.zglcsx.com 熱情的太極人，隨時歡迎廣大新老客戶朋友，來太極公司實地考察，洽談合作。
